| Введение:
Все знают, что такое шестерни, и что они расположены в боксе AEG, но каким именно образом они влияют на скорострельность и способность взвести пружины различной мощности, как правило, по этому поводу строятся догадки и предположения. Вопросы возникают, как только нужно подобрать шестерни для определенных параметров бокса, и спрогнозировать скорострельность. К счастью, это вопросы, на которые всё-таки можно ответить. Шестерни – это механические компоненты с известными свойствами и измеряемыми характеристиками, которые касаются не только их использования в боксе. В этой статье мы попытаемся развеять некоторые мифы и предрассудки относительно шестерен и их функции в AEG и предложим математический метод для сравнения различных наборов и прогнозирования скорострельности.
Принципы работы шестеренчатого механизма:
Базовая функция шестерни в механизме – преобразование вращательного движения: изменение его направления, скорости и крутящего момента, либо полная трансформация в поступательное движение. В боксе AEG используются все перечисленные возможности шестерен.
Существуют различные типы передач, из которых 4 можно обнаружить в боксе AEG: коническая, прямозубая\цилиндрическая, секторная и реечная. Коническая шестерня используется для изменения направления движения. В боксе это необходимо, чтобы повернуть на 90 градусов усилие с выходного вала мотора. Область применения стандартных прямозубых шестерен весьма разнообразна, но в боксе, главным образом они используются для усиления крутящего момента. Секторные шестерни имеют зубья только на части (секторе) окружности, и используются тогда, когда постоянная передача усилия при их помощи не желательна. И, наконец, поршень AEG является реечной передачей, предназначенной для трансформации вращательного движения в поступательное, для сжатия пружины.
Передаточное число:
Когда две или более шестерен стыкуются в агрегате, их относительные размеры влияют на общую характеристику системы. Используя шестерни различных типов и размеров, можно управлять скоростью вращения и крутящим моментом, в зависимости от задач, ставящихся перед агрегатом. В боксе AEG выходная скорость мотора снижается, чтобы достичь крутящего момента, достаточного для сжатия главной пружины.
Передаточное число между двумя шестернями вычисляется через отношение их окружностей. Шестерни, спроектированные для соединения друг с другом обычно имеют идентичные профили зубьев, для сохранения постоянного передаточного числа в течение всего цикла. Эта особенность также облегчает измерение передаточного числа, делая необязательным фактическое измерение шестерен. Вместо этого, при условии идентичных размеров и профилей зубьев на двух шестернях, достаточно соотнести их количество.
Когда меньшая шестерня, такая как зубчатый вал мотора с 10 зубьями, совмещается с большей по размеру конической шестерней с 30 зубьями, возникает отношение равное 3:1, увеличивающее крутящий момент двигателя в 3 раза, одновременно снижая скорость вращения в 3 раза. То есть, если двигатель вращается со скоростью 1000 об\мин., и производит 200 in-lbs крутящего момента, коническая шестерня станет вращаться со скоростью 1000\3 = 333 об\мин., и передавать крутящий момент 200х3 = 600 in-lbs.
Конечное передаточное число агрегата, состоящего из 3х и более элементов, вычисляется путем произведения передаточных чисел каждой пары. Передаточное число стандартного набора шестерен Tokyo Marui можно вычислить довольно легко, подсчётом относительного числа зубьев в каждой паре шестерен, и умножая результаты:
Следует иметь в виду, что шестерни, использующиеся в боксе – комбинированные, т.е. имеют более одной рабочей окружности. Кол-во зубьев:
В этой таблице, для обозначения элементов шестеренчатого механизма, использована терминология, предложенная сайтом Black Wolf в статье НАГЛЯДНЫЙ СЛОВАРЬ ПО БОКСУ AEG. Там же вы найдёте изображения соответствующих шестерен.
Изменяя стандартное отношение зубьев между различными шестернями в боксе, производители тюнинговых деталей могут увеличить конечные показатели крутящего момента (наборы “torque-up”) или скорости на выходе (наборы ”hi-speed”).
Скорострельность:
Из обсуждения передаточных чисел, легко можно сделать вывод, что конечное передаточное число бокса AEG является определяющим фактором его скорострельности. Наборы шестерен (Gearsets), выдающие большее конечное передаточное число, способны взвести более мощную пружину, но снижают максимальную скорострельность. Таким образом, при увеличении крутящего момента, вы жертвуете скоростью.
И наоборот, наборы, которые выдают меньшее конечное передаточное число, способные выдать повышенную скорострельность, приведут к снижению крутящего момента, ограничивая выбор мощности пружины, которая может быть установлена в систему.
Учитывая простоту, с которой можно определить передаточные числа, кажется, что максимальная скорострельность для бокса любой конфигурации может быть рассчитана при помощи элементарной арифметики. Когда нам известны ОБОРОТЫ МОТОРА (в мин.), кажется очевидным, что простое деление количества оборотов в минуту на передаточное число покажет нам скорострельность в виде итогового результата.
Располагая данными 27552 об\мин для стандартного мотора Маруи EG1000 и различные передаточные числа для наборов от Systema, Prometheus и Tokyo Marui мы можем составить следующий график:

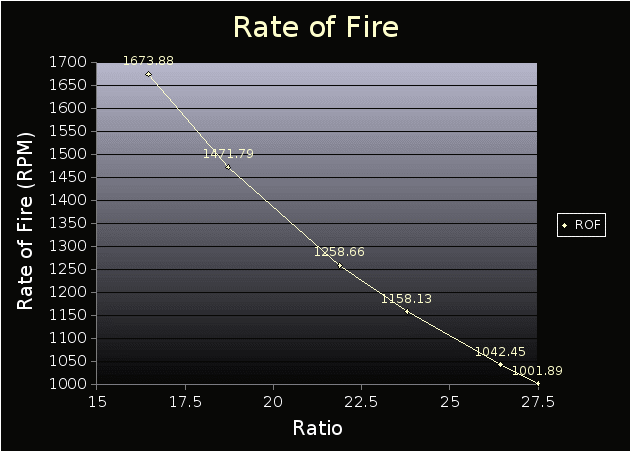

График показывает гиперболическую спадающую кривую по формуле y=27552/x, но глядя на цифры в контрольных точках, очевидно, что всё неправильно. Стандартный бокс Marui, конечно же, не выдаёт 1472 выстрела в минуту, а super torque-up шестерни, очевидно, не выдадут 1002 оборота в минуту. Что не так в Датском королевстве?
Эффект нагрузки крутящего момента.
Электродвигатели постоянного тока, такие как EG1000 не обеспечивают постоянные обороты при разных условиях. Вместо этого, количество оборотов в минуту линейно пропорционально встречному крутящему моменту. Следовательно, увеличение нагрузки на крутящий момент, за счёт более мощной пружины, или веса поршня, снижает количество оборотов. Даже самая слабая пружина и самый легкий поршень увеличивают нагрузку и не позволят достичь указанных максимумов в 27552 об\мин двигателя EG1000, означающих только максимум без нагрузки, при свободном вращении.
Определение фактических показателей при известной нагрузке требует отдельного расчета. К счастью, в условиях линейной зависимости для двигателей постоянного тока, это легко рассчитать, зная номинальные обороты двигателя и показатели крутящего момента.

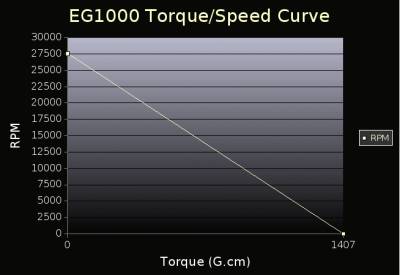

По оси Х расположены показатели крутящего момента, по Y – максимальные номинальные обороты двигателя. Используя данные завода-изготовителя для мотора EG1000, мы получаем следующий график:
Одно существенное замечание: при таких расчетах важны постоянные характеристики напряжения источника тока, т.к. их изменение приведет к изменению общих результатов. К сожалению, точные и полные характеристики моторов получить затруднительно, включая напряжение, участвующее в расчетах, сделанных выше.
Немного математики вдогонку:
Из предыдущих размышлений мы знаем, что можно легко построить график скорострельности из произведения передаточных отношений, зная количество оборотов мотора в минуту. Мы так же знаем, что можем определить фактические обороты в минуту, зная показатели нагрузки на крутящий момент, сверяясь с графиком крутящего момента\скорости.
Соединяя эти два факта математически, мы можем вывести формулу прогнозируемой скорострельности (ROF) для данного крутящего момента и передаточного числа.
ROF = обороты мотора в мин./передаточное число
EG1000 обороты = (27552/1407)*(1407 – нагрузка крутящего момента)
Комбинируя формулы…
Прогнозируемый показатель ROF с EG1000 = ((27552/1407) * (1407 – нагрузка крутящего момента)) / передаточное число.
Т.к. при использовании разных наборов шестерен, моторная нагрузка изменяется, под влиянием компонентов бокса на передаточное число шестеренчатого механизма, следует изолировать мотор от эффекта нагрузки и пересчитать нагрузку бокса в целом, чтобы определить ROF для различных передаточных чисел (разные наборы шестерен).
Это можно превратить в формулы:
Нагрузка бокса = нагрузка крутящего момента *передаточное число.
В итоге:
Прогнозируемый показатель ROF с EG1000 = ((27552/1407) * (1407 – (нагрузка бокса/передаточное число)))/ передаточное число.
Нагрузка бокса. Последняя загадка.
Как мы выяснили выше, формула позволяет нам вычислить скорострельность, зная нагрузку крутящего момента бокса и передаточное число. Штука в том, что если мы знаем, какую нагрузку крутящего момента сообщает наш бокс мотору, формула позволит рассчитать, какой будет скорострельность, для различных показателей крутящего момента. Но как нам выяснить, какую нагрузку крутящего момента передаёт бокс?
Точное определение нагрузки крутящего момента осложняется большим количеством факторов, которые следует для этого учесть. Разные по весу и другим параметрам поршни, цилиндры, пружины, шестерни, шайбы, смазка и т.д. – всё это влияет на конечный результат, делая задачу практически не разрешимой. Означает ли этот факт, что наша формула бесполезна? Не совсем.
Ту же самую формулу можно использовать для вычисления нагрузки крутящего момента, зная передаточное число и скорострельность:
Берем исходную формулу:
ROF с EG1000 = ((27552/1407) * (1407 – (нагрузка бокса/передаточное число)))/ передаточное число.
Перекраиваем:
Нагрузка бокса = (-(ROF*1407*передаточное число)/27552 + 1407)*передаточное число
Мы получаем критически недостающую часть загадки.
С известными теперь показателями нагрузки крутящего момента, для определенной комбинации компонентов бокса, мы можем прогнозировать скорострельность для той же комбинации, при различных передаточных числах шестеренчатого механизма.

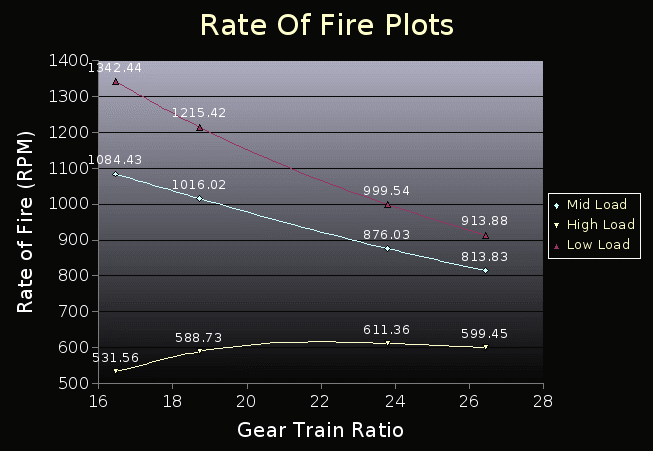

Ниже – прогноз скорострельности для трех различных показателей нагрузки момента (средняя mid, высокая high, и низкая low) и четырех передаточных чисел шестерен Prometheus.
Здесь важно отметить, что при высокой нагрузке бокса (мощная пружина – желтая линия), кривая устремляется резко вниз при более низких передаточных числах. Как видите, графики низкой и средней нагрузки так себя не ведут.
Вершина графика показывает точку, в которой использование высокоскоростных шестерен с низким крутящим моментом перестаёт влиять на повышение скорострельности из-за слишком большой нагрузки пружины
Практическое применение.
Что вся эта китайская грамота означает? Зачем пытаться прогнозировать скорострельность?
Предположим, что у вас есть AEG, с установленной мощной пружиной, но стандартными шестернями. Дальность и точность стрельбы подходящая, но скорострельность, которая в такой комбинации будет ниже базовой, вас не удовлетворяет. Вы решаете поднять показатель скорострельности, путем замены шестерен. Но какой именно набор приобрести? С одной стороны, вы можете купить скоростной набор (high speed), чтобы уменьшить передаточное число и увеличить скорострельность, но с другой стороны, если пружина и прочие компоненты бокса в сумме передадут на мотор слишком большую нагрузку, такой набор только уменьшит скорострельность. И наоборот, если нагрузка бокса велика, шестерни «torque up» могут поднять скорострельность, а могут и снизить, если нагрузка невелика.
Таким образом, формулируется дилемма, с который сталкиваются многие при заказе запчастей. С нашими формулами достаточно просто можно эту дилемму объехать.
Шаг 1: Зафиксируйте текущую скорострельность
С использованием нашего метода звукового замера, можно легко и точно определить скорострельность для любого AEG. Важно отметить, что результат скорострельности сильно зависит от степени зарядки батарей, и на разных стадиях зарядки может отличаться.
Шаг 2: Вычислите теоретическую нагрузку крутящего момента бокса:
Используя формулу:
Нагрузка бокса = (-(ROF*1407*передаточное число)/27552 + 1407)*текущее передаточное число.
Шаг 3: Определите прогнозируемую скорострельность:
Используя полученные данные нагрузки крутящего момента бокса, подставьте в формулу новые показатели передаточного числа:
ROF = ((27552/1407) * (1407 – (нагрузка бокса/новое передаточное число)))/ новое передаточное число.
Приведенная выше формула рассчитана для мотора EG1000. Вычисления для других типов моторов потребуют внесения в формулу их исходных данных. Измерения с использованием батарей, отличных от 8.4v, так же потребуют изменения формулы. Это мы обсудим в следующей статье, посвященной моторам.
Не перевожу сознательно. Если что-то не понятно, пользуйтесь словарём и статьёй. Shuravie.

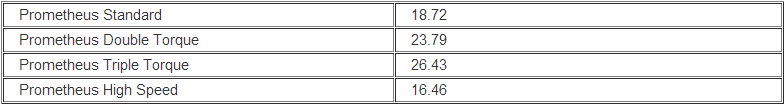

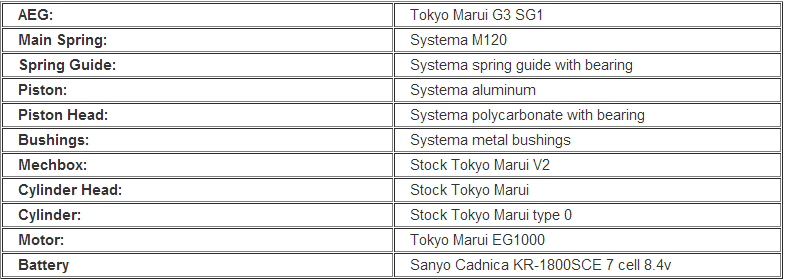

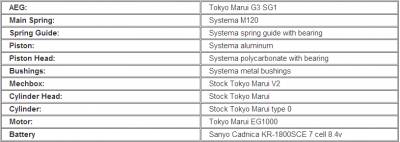

Наборы имеют следующие передаточные числа:
Набор шестерен со стандартным передаточным числом, установленный в бокс, показал результаты скорострельности, измеренные аудио-методом: 1018.87.
Подставляем в формулу, для определения нагрузки крутящего момента:
Нагрузка бокса = (-(1018.87*1407*18.72)/27552 + 1407)*18.72 = 8105.48
Теперь, когда нагрузка бокса известна, можно спрогнозировать скорострельность для остальных наборов, по их передаточному числу:
Double Torque ROF=((27552/1407) * (1407-(8105.48/23.79)))/23.79 = 877.69
Triple Torque ROF=((27552/1407) * (1407-(8105.48/26.43)))/26.43 = 815.23
High Speed ROF=((27552/1407) * (1407-(8105.48/16.46)))/16.46 = 1088.04
Расчётные цифры показывают существенное снижение скорострельности для Double Torque и Triple Torque шестерен, и незначительную прибавку с High Speed.
Давайте посмотрим, как эти цифры соотносятся с фактическими данными, полученными при отстреле:

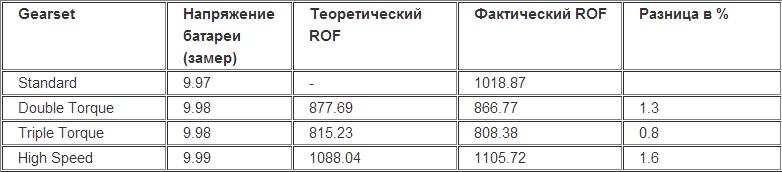

Как видите, результаты обнаруживают менее чем 2% погрешность между теорией и практикой, подтверждая правильность наших формул. Погрешность может быть уменьшена, если учесть разницу между фактическим и номинальным напряжением батареи, при вычислении отношения скорости и крутящего момента.
|
| |
| |
| Anashka | Дата: Четверг, 20.06.2013, 18:54 | Сообщение # 2 |
|
Группа Р1
Группа: Администраторы
Сообщений: 126
Статус: Offline
| Еще:
Многие слышали про мега наборы шестеренок Torque UP всевозможных вариантах. Одно из основных качеств таких наборов, это то, что они увеличивают передаточное число, идущее от мотора до поршня.
что такое передаточное число? (далее ПД)
Простым языком - число оборотов одной шестерни при одном полном обороте другой.
Пример. Шестерня А вращает шестерню Б (не важно, посредством зубов, натяжного реня). при этом, чтобы шестерня Б обернулась один раз, шестерне А потребовалось обернуться 6,5 раз.
Передаточное сисло А к Б будет равно 6,5. (И наоборот, Б к А будет 0,1538..)
Если имеет место взаимодествие нескольких шестерней, скажем А->Б->В (ПД, соответственно А->Б=6,5, Б->В=4,1), то чтобы узнать ПД А->В, надо перемножить 6,5 и 4.
ПД А->В=26,65
Для чего это нужно?
Чтобы высокообороистый электро моторчик взвел упругую пружину.
Чем больше передаточное число, тем больше оборотов делает 1-я шестерня при одном обороте последней
А это значит, что моторчику будет легче взвести даже более мощную пружину. Заодно пятно контакта между шестернями получит меньшуу нагрузку.
Чтобы это наглядно понять, трогайтесь на своем авто вначале с первой (более высокое ПД оо КПП), а потом, скажем, с третьей.
как посчитать ПД в моем gear box-е?
очень просто. Достаточно посчитать количество зубчиков на шестернях.
Моторная шестерня на большинстве AEG имеет одно число зубов = 10
первая часть Bevel шестерни также имеет стандартные 30 зубов
Передаточное число между Bevel и Motor шестреней практически на всех наборах будет 30/10=3
Вторая часть Bevel шестерни разными производителями может меняться. в стандарте у CA = 10 зубов
первая часть Spur шестерни также может быть разная. в базе СА = 39 зубов
Передаточное число между Spur и Bevel шестернями получается 3,9
Вторая часть Spur шестерни тоже может быть разной. у СА в базе = 20 зубов
Первая часть Sector шестерни имеет 32 зуба (СА база)
Передаточное число между Sector и Spur шестренями = 1,6

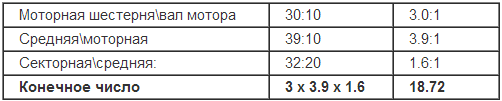

Итог: в CA при одном обороте Sector шестерни (ход поршня) Motor шестерня (вал моторчика, по сути), обернется = 3 х 3,9 х 1,6 = 18,72 раза
|
| |
| |
